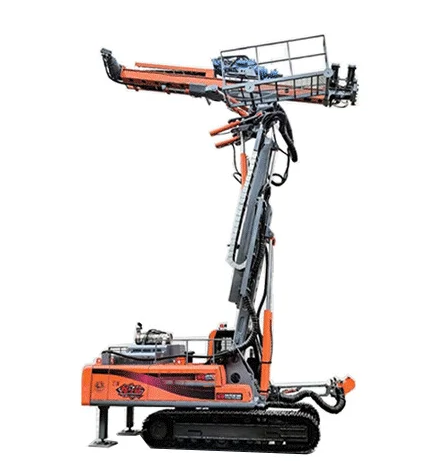

​Sirkuit Kontrol Tekanan Dasar Rig Pengeboran Multifungsi Hidraulik

Rangkaian Kontrol Tekanan DasarRig Pengeboran Multifungsi Hidraulik

Sirkuit kontrol tekanan dasar sangat penting karena menyediakan gaya dan torsi yang dibutuhkan oleh aktuator Rig Pengeboran Multifungsi Hidraulik. Komponen inti yang digunakan pada rangkaian ini adalah katup pengatur tekanan yang mengatur tekanan hidrolik. Sirkuit kontrol tekanan dasar memainkan peran penting dalam pengoperasian Rig Pengeboran Multifungsi Hidraulik.

Sirkuit Penyeimbang

Dalam teknik praktis, silinder hidrolik vertikal dari Rig Pengeboran Multifungsi Hidraulik dapat turun karena gravitasinya sendiri. Untuk mencegah hal ini, sirkuit penyeimbang dapat digunakan. Sirkuit seperti ini biasanya digunakan dalam mekanisme seperti mekanisme luffing, pengangkatan, dan teleskop yang tidak seimbang pada derek, serta mekanisme penurunan gravitasi seperti mekanisme pendorong, piston, dan penggeser pada pengepres hidrolik. Rangkaian penyeimbang meliputi:

(1) Sirkuit penyeimbang menggunakan katup urutan periksa untuk kontrol pendukung dan pembatas kecepatan.

(2) Sirkuit penyeimbang menggunakan katup throttle periksa untuk membatasi kecepatan dan katup periksa yang dikontrol hidrolik untuk mengunci.

Sirkuit Pemelihara Tekanan

Sesuai dengan namanya, rangkaian pemelihara tekanan menjaga tekanan tetap konstan, mempertahankan tekanan tertentu selama fase tertentu dari siklus kerja. Jenis rangkaian ini memiliki tiga karakteristik utama:

(1) Tekanan stabil

(2) Pengoperasian yang andal

(3) Efisiensi energi.

Sirkuit Pengurang Tekanan

Sirkuit pengurang tekanan menurunkan tekanan sirkuit hidrolik. Hal ini dicapai melalui koordinasi katup pengurang tekanan dengan katup lainnya. Dengan rangkaian ini, tekanan stabil yang lebih rendah dari tekanan suplai pompa dapat diperoleh.

Sirkuit Pengatur Tekanan

Fungsi rangkaian pengatur tekanan adalah untuk menjaga tekanan seluruh sistem hidrolik Rig Pengeboran Multifungsi Hidraulik atau bagian tertentu pada nilai konstan atau di bawah batas tertentu. Rangkaian pengatur tekanan meliputi:

(1) Sirkuit pengatur tekanan satu tahap

(2) Sirkuit pengatur tekanan multi-tahap

(3) Sirkuit pengatur tekanan tanpa langkah.

Sirkuit Penguat Tekanan

Sirkuit penguat tekanan digunakan untuk meningkatkan tekanan sistem hidrolik diRig Pengeboran Multifungsi Hidraulik. Dengan menggunakan rangkaian ini, pompa hidrolik dengan tekanan keluaran yang relatif rendah dapat digunakan untuk memperoleh oli bertekanan lebih tinggi. Selain itu, udara bertekanan dapat digunakan sebagai sumber tenaga untuk mencapai efek yang sama. Intensifier merupakan komponen penting dalam rangkaian ini, yang meliputi:

(1) Penguat kerja tunggal

(2) Penguat kerja ganda.

Sirkuit Bongkar

Fungsi sirkuit pembongkaran adalah untuk memungkinkan pompa hidrolik beroperasi hampir tanpa tekanan. Keuntungan dari rangkaian bongkar muat antara lain:

(1) Menghindari seringnya menghidupkan motor

(2) Mengurangi timbulnya panas dalam sistem hidrolik Rig Pengeboran Multifungsi Hidraulik

(3) Meminimalkan kehilangan daya

(4) Memperpanjang masa pakai motor dan pompa.

Sirkuit bongkar muat yang umum digunakan meliputi:

(1) Sirkuit pembongkaran menggunakan katup urutan yang dikontrol secara eksternal sebagai katup pembongkaran

(2) Rangkaian bongkar muat menggunakan bypass dengan katup dua arah dua posisi

(3) Sirkuit pembongkaran menggunakan katup pelepas yang dioperasikan pilot

(4) Sirkuit pembongkaran memanfaatkan fungsi posisi netral dari katup pengarah tipe M (atau H, K).
