​Bagaimana Mengontrol Kualitas Jet Grouting dengan Rig Tekanan Tinggi?

Bagaimana Mengontrol Kualitas Jet Grouting dengan Rig Bertekanan Tinggi?

Kontrol kualitas dalam jet grouting sangat penting, karena prosesnya melibatkan pekerjaan bawah tanah yang tersembunyi di mana cacat dapat membahayakan integritas struktural, kedap air, atau ketahanan jangka panjang. Tekanan tinggirig grouting jetMeskipun sangat efektif, namun memerlukan pengawasan yang cermat untuk memastikan hasil yang konsisten. Artikel ini menguraikan kerangka kendali mutu komprehensif yang mencakup tahap perencanaan, pelaksanaan, pemantauan, dan verifikasi, selaras dengan standar internasional seperti EN 12716 dan ASTM D6001.

1. Perencanaan dan Uji Coba Pra Konstruksi

Investigasi Tanah: Melakukan survei geoteknik terperinci untuk mengkarakterisasi variabilitas tanah, air tanah, dan penghalang.

Program Uji: Lakukan uji coba lapangan untuk menetapkan parameter pengaliran yang optimal (tekanan, aliran, kecepatan rotasi/penarikan) untuk lapisan tanah yang berbeda.

Desain Campuran Nat: Proporsi nat yang diuji di laboratorium untuk mengetahui kekuatan, permeabilitas, dan kemampuan kerja. Gunakan aditif jika diperlukan untuk kondisi tertentu.

2. Pemantauan Real-Time Selama Konstruksi

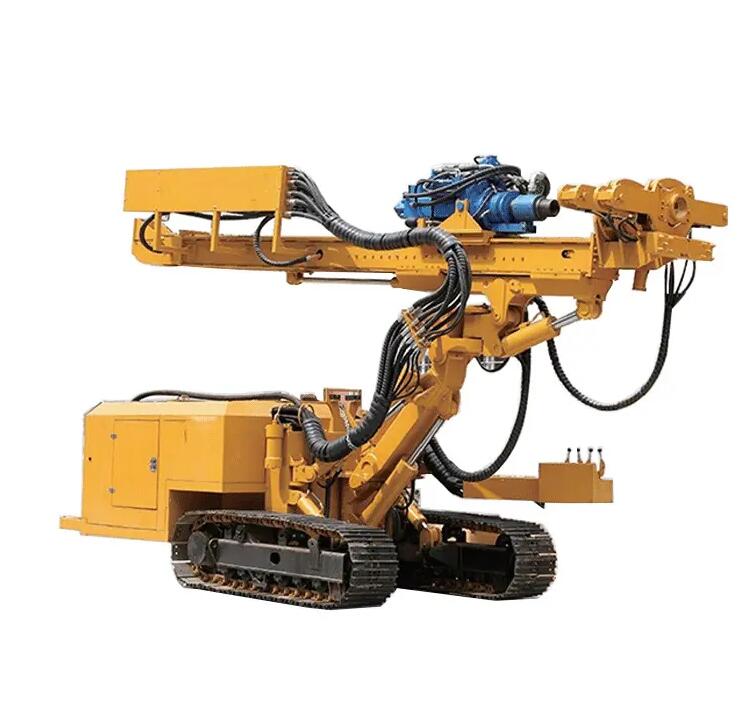

Rig bertekanan tinggi modern dilengkapi dengan sensor dan pencatat data untuk memantau:

Parameter Hidraulik: Tekanan injeksi (biasanya 30–60 MPa), laju aliran, dan volume.

Parameter Mekanik: Kecepatan putaran (5–20 rpm), laju penarikan (5–30 cm/menit), dan torsi.

Properti Nat: Kepadatan dan viskositas diukur secara inline.

Penyimpangan di luar toleransi memicu peringatan dan mendorong tindakan perbaikan segera. Sistem otomatis dapat menyesuaikan parameter sebagai respons terhadap umpan balik waktu nyata.

3. Geometri Kolom dan Jaminan Kontinuitas

Vertikalitas dan Keselarasan: Gunakan inclinometer atau alat giroskopik untuk memantau vertikalitas batang bor, terutama untuk kolom dalam.

Kontrol Diameter Kolom: Metode tidak langsung seperti uji pengangkatan atau pengukuran heave tanah dapat menunjukkan kecukupan diameter. Untuk proyek-proyek penting, kamera downhole atau tomografi geofisika dapat digunakan.

Verifikasi Tumpang Tindih: Pastikan kolom berurutan tumpang tindih sesuai desain (biasanya 10–30% diameter) dengan sistem penentuan posisi yang tepat (GPS atau total station).

4. Kualitas dan Penanganan Bahan

Kontrol Batching Plant: Batching otomatis dengan pengukuran berdasarkan berat memastikan komposisi nat yang konsisten.

Pengambilan Sampel dan Pengujian: Sering-seringlah mengambil sampel nat untuk pemeriksaan waktu pengaturan, kekuatan, dan kepadatan.

Kalibrasi Peralatan: Kalibrasi pengukur tekanan, pengukur aliran, dan pompa secara teratur.

5. Verifikasi Pasca Konstruksi

Pengeboran Inti dan Pengujian Laboratorium: Ekstrak inti dari kolom yang dipilih untuk mengevaluasi kekuatan tekan, kepadatan, dan homogenitas yang tidak terbatas.

Uji Permeabilitas: Untuk dinding yang terpotong, lakukan uji permeabilitas di tempat (misalnya uji kepala jatuh) atau uji laboratorium pada inti.

Pengujian Non-Destruktif: Pencatatan sonik lintas lubang, pencitraan termal, atau survei resistivitas dapat mendeteksi kekosongan atau ketidakkonsistenan.

Pengujian Beban: Lakukan uji beban pelat atau uji integritas untuk kolom penahan beban.

6. Dokumentasi dan Kepatuhan

Pertahankan dokumen kualitas yang terperinci termasuk:

Catatan bawaan dengan koordinat dan kedalaman GPS.

Log parameter dan laporan anomali.

Sertifikat uji laboratorium dan laporan inspeksi.

Perbandingan hasil terhadap spesifikasi desain (misalnya, kekuatan > 1 MPa, permeabilitas < 10⁻⁶ cm/s).

Contoh Kasus: Menyegel Portal Terowongan

Dalam proyek terowongan kereta api, jet grouting digunakan untuk membuat segel kedap air di sekitar portal dengan kerikil berpasir. Kontrol kualitas mencakup pemantauan tekanan/aliran secara real-time, pengujian nat harian, dan coring pasca konstruksi. Satu kolom menunjukkan kekuatan rendah; penyelidikan mengungkapkan nozel tersumbat selama konstruksi. Kolom dibor ulang dan dipasang ulang, untuk menghindari potensi masuknya air.

Kesalahan Umum dan Solusinya

Diameter Tidak Konsisten: Seringkali karena kecepatan penarikan yang bervariasi. Solusi: Gunakan kontrol penarikan otomatis dan latih operator.

Kekuatan Lemah: Mungkin disebabkan oleh pencampuran tanah-nat yang buruk atau rasio air-semen yang tidak tepat. Sesuaikan parameter dan tingkatkan waktu pencampuran.

Masalah Permeabilitas: Kesenjangan antar kolom dapat diatasi dengan melakukan grouting ulang yang tumpang tindih.

Kesimpulan

Kontrol kualitas digrouting jetdengan rig bertekanan tinggi merupakan proses berlapis yang menuntut integrasi teknologi, keahlian, dan protokol yang ketat. Dengan menerapkan pemantauan digital, pengujian sistematis, dan manajemen adaptif, para insinyur dapat menghasilkan elemen jet-grout yang memenuhi standar kinerja tertinggi, memastikan keamanan dan umur panjang struktur geoteknik.
