Apa Panduan Langkah-demi-Langkah dalam Menggunakan Rig Penahan untuk Penopang Fondasi?

Apa Panduan Langkah-demi-Langkah dalam Menggunakan Rig Penahan untuk Penopang Fondasi?

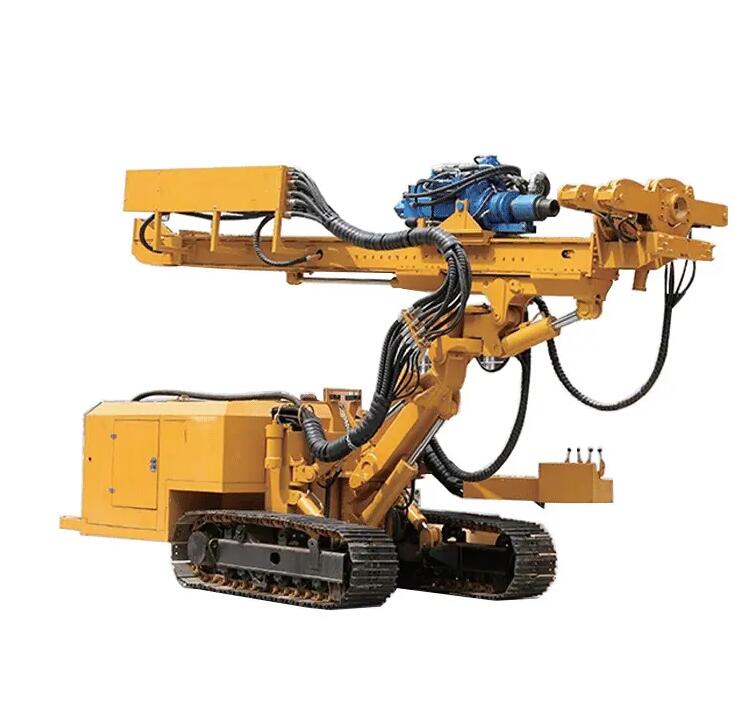

Dukungan yayasan menggunakanrig penahanadalah proses penting dalam rekayasa geoteknik, yang memastikan stabilitas dan keamanan struktur dalam kondisi tanah atau batuan yang menantang. Mesin bor khusus ini dirancang untuk memasang jangkar tanah, pengikat, atau paku tanah yang memperkuat fondasi, dinding penahan, atau lereng. Namun, pengoperasian rig penahan memerlukan ketelitian, pengetahuan teknis, dan kepatuhan ketat terhadap protokol keselamatan untuk mencapai hasil yang optimal. Artikel ini memberikan panduan langkah demi langkah yang komprehensif dalam menggunakan rig penahan untuk penyangga pondasi, yang mencakup prosedur persiapan, pengeboran, pemasangan, dan pasca pemasangan.

Langkah 1: Perencanaan Pra-Operasional dan Penilaian Lokasi

Sebelum memasang rig penahan, penilaian lokasi secara menyeluruh harus dilakukan. Hal ini termasuk meninjau laporan geoteknik untuk memahami komposisi tanah, ketinggian air tanah, dan persyaratan penahan beban. Insinyur menentukan jenis jangkar (misalnya jangkar grouting, jangkar heliks), kedalaman, diameter, dan jarak berdasarkan kebutuhan struktural. Selain itu, lokasi tersebut disurvei untuk mencari hambatan seperti utilitas bawah tanah, formasi alam, atau bangunan yang ada. Semua izin dan izin keselamatan yang diperlukan harus diperoleh sebelum mobilisasi.

Langkah 2: Pengaturan dan Kalibrasi Rig

Setelah berada di lokasi, posisikan rig penahan di tanah yang stabil dan rata dengan menggunakan cadik atau stabilisator untuk mencegah kemiringan selama pengoperasian. Pastikan rig sejajar dengan titik pengeboran yang ditentukan sesuai tata letak teknik. Kalibrasi sistem hidrolik dan elektronik rig, termasuk sudut pengeboran, pengaturan torsi, dan tekanan umpan, sesuai dengan spesifikasi teknis. Lakukan pemeriksaan praoperasional terhadap seluruh komponen, seperti tiang, tali bor, dan selang hidrolik, untuk memastikan kondisinya optimal.

Langkah 3: Pengeboran dan Persiapan Lubang

Mulailah pengeboran dengan memilih mata bor dan teknik yang sesuai berdasarkan kondisi tanah atau batuan. Untuk tanah lunak, pengeboran putar dengan flight auger kontinu dapat digunakan, sedangkan batuan keras mungkin memerlukan pengeboran down-the-hole hammer (DTH). Pantau parameter seperti kecepatan pengeboran, torsi, dan tekanan siram untuk menjaga integritas lubang. Selama pengeboran, gunakan casing atau cairan penstabil jika perlu untuk mencegah keruntuhan lubang. Setelah kedalaman target tercapai, bersihkan lubang secara menyeluruh menggunakan udara atau air untuk menghilangkan kotoran dan memastikan kekuatan ikatan yang tepat untuk jangkar.

Langkah 4: Pemasangan Jangkar dan Grouting

Masukkan rakitan jangkar prefabrikasi (biasanya tendon atau batang baja) ke dalam lubang yang dibor. Untuk jangkar yang diberi grout, siapkan campuran nat sesuai spesifikasi desain—biasanya bubur berbahan dasar semen dengan bahan tambahan untuk meningkatkan kekuatan dan ketahanan terhadap korosi. Gunakan pipa tremie atau selang nat untuk memompa nat ke dalam lubang dari bawah ke atas, pastikan tidak ada kantong udara yang tersisa. Dalam kasus jangkar pasca-grout, terapkan grouting bertekanan setelah perawatan awal untuk meningkatkan kapasitas beban.

Langkah 5: Menekankan dan Mengunci

Setelah nat mencapai kekuatan yang cukup (diverifikasi melalui uji laboratorium), tekankan jangkar menggunakan dongkrak hidrolik ke beban desain. Proses ini, yang dikenal sebagai pratekan, memastikan jangkar aktif dan dapat langsung menahan gaya. Pantau pengukur perpanjangan dan tekanan selama pemberian tekanan untuk memastikan kepatuhan terhadap toleransi desain. Setelah beban target tercapai, kunci jangkar menggunakan pelat bantalan dan rakitan mur. Catat semua data stres untuk jaminan kualitas dan referensi di masa mendatang.

Langkah 6: Verifikasi dan Dokumentasi Pasca Instalasi

Lakukan uji integritas, seperti uji lepas landas atau uji pemuatan, untuk memverifikasi kinerja jangkar. Pasang sistem perlindungan korosi (misalnya selongsong berisi minyak atau pelapis epoksi) jika diperlukan untuk ketahanan jangka panjang. Terakhir, dokumentasikan seluruh proses, termasuk gambar as-built, laporan pengujian, dan rekomendasi pemeliharaan. Pemantauan rutin terhadap beban jangkar dan perpindahan mungkin disarankan untuk struktur kritis.

Dengan mengikuti panduan sistematis ini, operator dapat memastikan penggunaan dukungan pondasi yang aman, efisien, dan andalrig penahan. Kepatuhan terhadap standar industri, seperti standar dari International Society for Soil Mechanics and Geotechnical Engineering (ISSMGE), sangat penting untuk keberhasilan proyek.
